臥式離心泵的工作原理及主要組件
發布人：隔膜泵廠家 發布日期：2020-11-24 點擊率： 本文關鍵詞：臥式離心泵,ISW臥式離心泵,離心泵廠家臥式離心泵的工作原理

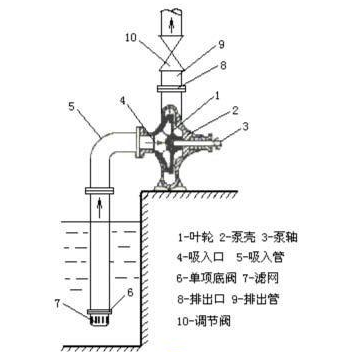

臥式離心泵葉輪安裝在泵殼2上，固定在泵軸3上，泵軸直接由電動機驅動。液體吸入口4在泵殼體的中間連接到吸入管5、液體通過下部閥6和吸入管進入泵。泵殼的液體排出口8連接到排出管9。
在啟動離心泵之前，泵殼中充滿了要運輸的液體。啟動后，啟動后，葉輪須由軸驅動并與葉片之間的液體一起高速旋轉。在離心力的作用下，液體從葉輪的中心拋到葉輪的外邊緣以獲取能量，并在蝸殼泵殼體中高速離開葉輪的外邊緣。在“蝸殼”中，流路的逐漸膨脹會減慢液體的速度，將一些動能轉化為靜壓能，然后終將其在高壓下流入排放管并送到需要的地方。當液體從葉輪的中心流到外邊緣時，在葉輪的中心會形成恒定的真空。儲罐中高于液位的壓力高于泵入口的壓力，因此液體被連續推入葉輪。只要葉輪連續旋轉，就可以看到液體不斷被抽吸和排出。
離心泵安裝圖

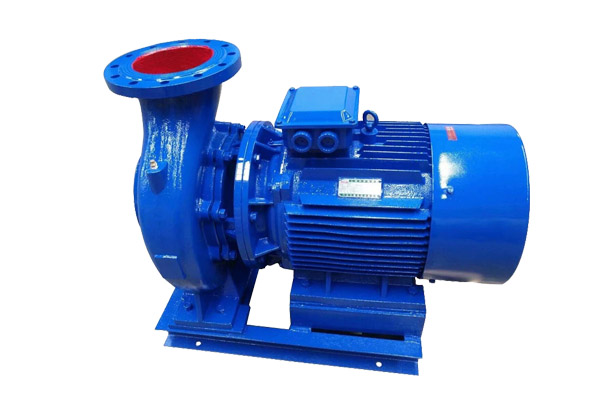

臥式離心泵的主要組件
離心泵的主要組件是葉輪，泵殼和軸封裝置。
1、葉輪
葉輪的功能是將原動機的機械能直接傳遞給液體，以增加液體的靜壓能和動能（主要是增加靜壓能）。葉輪通常具有6-12個后彎曲葉片。葉輪有三種類型：開放式，半封閉式和封閉式。
開放式葉輪在葉片的兩側均沒有蓋，易于制造且易于清潔。適用于運輸具有大量漂浮固體的物料。效率低并且輸送流體壓力不高。半封閉式葉輪位于吸力側。沒有蓋板，但在另一側有一個蓋板，適合于運輸易于沉積和顆粒的物料，效率低，封閉的葉輪在葉輪的兩側都有前蓋板和后蓋板，效率很高。適合運輸。含有雜質的清潔液體。
2、泵殼
泵殼用于將葉輪密封在特定的空間中，以便在葉輪的作用下將液體吸入或推出。大多數泵殼是螺旋形的，因此也稱為漩渦形。隨著流路截面積的逐漸增加，在葉輪周圍拋出的快速液體逐漸降低其流速，從而使部分動能有效地轉化為靜壓能。泵殼不僅收集葉輪拋出的液體，而且收集能量轉換器。
3、軸密封裝置
密封裝置軸密封裝置的功能是防止泵殼內的液體沿軸泄漏，防止外部空氣泄漏到泵殼內。常用的軸封裝置包括填料密封和機械密封。浸油或涂石墨的石棉繩通常用作填充劑。機械密封主要通過依靠安裝在軸上的可動環和固定在泵殼上的靜環之間的相對運動來達到密封的目的。
