多級立式離心泵的作用及結構特點說明

發布人：隔膜泵廠家發布日期：2021-07-08 點擊率：本文關鍵詞：多級立式離心泵,立式離心泵

多級立式離心泵泵體轉子部分和電機組成，轉子部分由泵軸、葉輪、軸套、葉輪止動套等組成。泵密封為機械密封。機械密封由平衡室內的加壓水冷卻和潤滑。零件的進水口、中間和出水口用拉桿緊固。當多級立式離心泵電機帶動軸上的葉輪高速旋轉時，充滿葉輪的液體沿葉片間的流道在葉輪中心下方的葉輪周圍噴出。立式離心泵的作用：它同時起到增加壓力和速度的作用，并通過導向殼的流道被引導到下一個葉輪。這一原理進一步增加了所有葉輪和導殼、液體的壓力能。

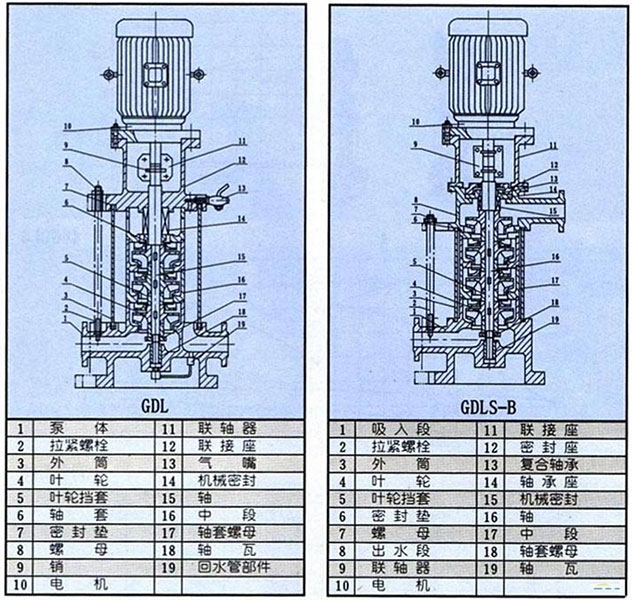

多級立式離心泵結構圖

從上圖可以看出，立式離心泵由電機、泵軸、葉輪、軸套、葉輪止動套等組成。立式離心泵是一種整體結構緊湊、體積小、重量輕、噪音低、節能效果顯著、維修方便的離心泵。它采用標準立式電機和快裝式機械密封，更換非常方便。泵的溢流部分采用不銹鋼（304316）材質，可適用于弱腐蝕性介質。因此，多級立式離心泵具有以下特點：

1、垂直類型是一種很好的類型。水力模型和先進的制造工藝顯著提高了離心泵的性能和使用壽命。

2、由于軸封采用硬質合金和氟橡膠制成的機械密封，可以提高泵運行的可靠性和輸送介質的溫度。

3、離心泵的溢流部分采用不銹鋼板沖壓焊接而成，適用于輕度腐蝕性介質。

4、整體結構緊湊、緊湊、輕便、噪音低、節能、維修方便。

5、離心泵的進出水口與泵座在同一水平線上，可直接在管道中使用。

6、使用標準電機，用戶可以根據需要輕松配備電機。

7、可根據用戶需要配備智能保護器，有效保護泵的空轉、缺相和過載。

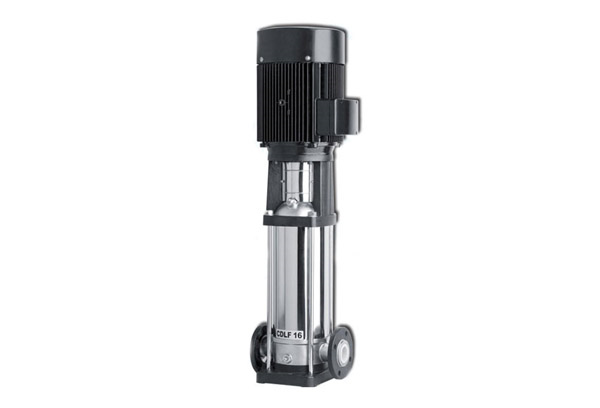

CDL多級立式離心泵
