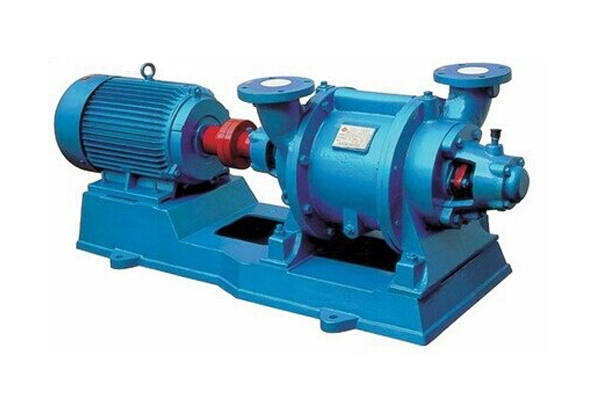

SZ型水環式真空泵概述
SZ型水環式真空泵是用來抽吸無腐蝕性、溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力的水環真空泵，吸入氣體中允許混有少量液體。SZ型水環式真空泵廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。
SZ型水環式真空泵的工作原理
SZ型水環式真空泵葉片輪旋轉時，水受離心力的作用而在泵體壁上形成-旋轉水環，水環上部內表面與輪轂相切，沿箭頭主向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，因此在SZ型水環式真空泵葉輪葉片間形成空間并逐漸擴大，這樣就在吸氣口吸入空氣；在后半轉的過程中，水環的內表面漸漸與輪轂靠近，葉片間的空間容積隨著縮小，葉片間的空氣因此被壓縮而排出。如此SZ型水環式真空泵葉輪每轉動一周，葉片間的空間容積改變一次，每個葉片間的水好像活塞一樣往復一次，泵就連續不斷地抽吸氣體。
由于在工作中，水會發熱，同時一部分水會和氣體一起被排走，因此SZ型水環式真空泵在工作中，泵中須不斷地供給冷水，以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜。當SZ型水環式真空泵排出的氣體是廢氣時候，在排氣一端接有一水箱，廢氣和所帶的一部分水排入水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果循環時間長了便會發熱，這時需從水箱的供水處供給一定的冷水。

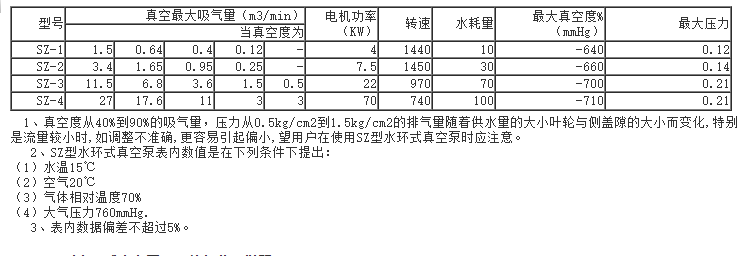

SZ型水環式真空泵性能參數
SZ型水環式真空泵廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。

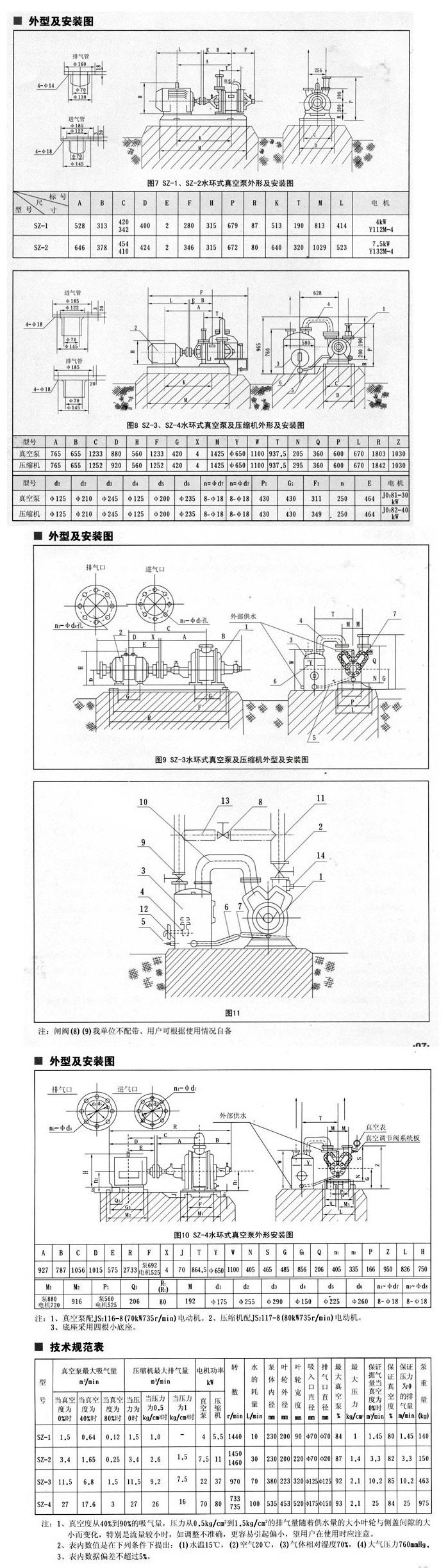

SZ型水環式真空泵安裝尺寸圖
